Die Klangeinstellung der Fender "Highway One" Stratocaster HSS

Der User charidis fragte am 19.01.2008 nach der Funktion der Klangeinstellung der Fender Highway Stratocaster. Als Informationsquelle gab er das entsprechende Pickguard Assembly von Fender an. Hier ist das Bild in etwas komprimierter Form:

Bild 1:Pickguard der Highway One Stratocaster HSS

Zusätzlich wurden noch folgende Angaben gemacht:

  • C16=100nF
  • C17= 20nF
  • R18= 4,7kOhm

Das Instrument und seine elektrische Spezifikation

Die "Highway One" HSS realisiert mit ihrem Tonabnehmerwahlschalter (Blade-Switch) die für eine Stratocaster typischen 5 Kombinationen der Tonabnehmer. Im Unterschied zu einer "normalen" Stratocaster wird in der Steg-Position jedoch ein Humbucker verwendet. Dieser scheint, dem Bild nach zu urteilen, über einen Vieraderaschluß zu verfügen. Die daraus resultierende Split-Fähigkeit wird in der "Highway One" HSS jedoch nicht genutzt.

Leider finden sich auf der Internetsite von Fender nur wenige verwertbare Informationen über die Tonabnehmer:

  • An der Steg-Position wird ein 1 Atomic™ Humbucking Pickup (Bridge) verwendet, für den Fender zumindest bis 2007 elektrische Daten veröffentlicht hatte.

  • An der Hals- und Mittelposition werden zwei "2 Hot Single-Coil Strat® Pickups with Alnico 3 Magnets" eingesetzt von denen der Mittlere ein RWRP-Typ ist. Leider sind über diese Tonabnehmer keinerlei Daten zu finden.

Als Potentiometer werden, wie bei den meisten Stratocasters, Typen mit einem Kennwiderstand von 500kOhm verwendet.

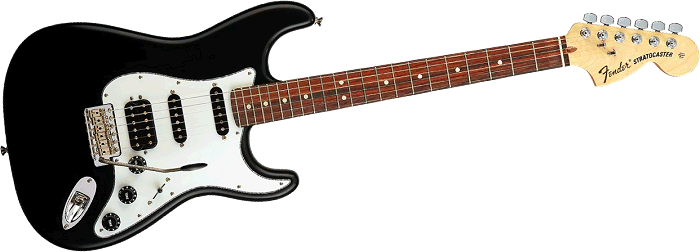

Bild 2: Fender Highway One Stratocaster HSS aus dem Jahre 2007

Eine weitere Besonderheit dieser Gitarre besteht in der Zuordnung der beiden Tonblenden. Normal ist je eine Tonblende für Hals- und Mitteltonabnehmer. Nicht so bei der "Highway One" HSS. Hier mußte der Mitteltonabnehmer zugunsten des Humbucker am Steg auf die Tonblende verzichten.

Über die Tonblende selber ist bei Fender zu lesen:

Zitat: Greasebucket™ Tone Circuit, (Rolls Off Highs without Adding Bass)

Details zu dieser Art der Tonblende sind im Beitrag "Die Klangeinstellung in der Elektrogitarre" zu finden.

Ulf
